去年iPhone5剛上市時..阿倫比較早拿到機子
所以選擇了中秋節來做個台灣首拆
這次因為拿到5s的時間比較晚
所以已經被別的店家先發表了,所以我拆的有點意興闌珊了...
不過沒關西,至少5c變身,我們愛瘋修也是台灣首拆啊,哈哈
好吧,廢話不多說,我們開始來分屍拆解5S吧
▼▼▼▼一樣的解開兩顆螺絲
▼▼▼▼接著利用吸盤來拆開面板..這部份一定要特別小心注意力道,不然貴森森的指紋辨識home的排線很容易就掛點!
▼▼▼▼指紋辨識home的排線非常薄也非常脆弱
▼▼▼▼這部份一定要注意,不小心就沒救了~~~
▼▼▼▼接著小心的拔開排線接腳
▼▼▼▼接著面板排線拆掉,面板就可以拆下來了
▼▼▼▼這是指紋辨識的晶片放大圖
▼▼▼▼這是指紋辨識與home的總成
▼▼▼▼左邊是兩個月前廠商給我的sample,看來當時給的貨料跟最終版的差距很大很大!
▼▼▼▼5s與5c的面板差別不大,結構都跟5類似
▼▼▼▼5s的聽筒有四個接腳,5c跟5則是一樣只有兩個接腳
▼▼▼▼指紋辨識器的放大圖

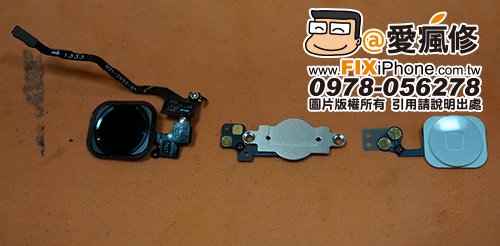

▼▼▼▼由左至右為5s /5c/5 的home
▼▼▼▼開始拆解主機板囉
▼▼▼▼相機真好拆...比5好拆太多了
▼▼▼▼跟5c一樣,5s的電池也用ipad等級的黏膠,黏的很緊,要靠加熱來軟化拔起來
▼▼▼▼左 5s 右 5 的電池比較
▼▼▼▼上 5s 下 5 電池接頭比較
▼▼▼▼從開關鍵開始拆
▼▼▼▼wifi跟5c/5一樣,接頭在主機板的背面,5s更脆弱,拆的時候一定要小心
▼▼▼▼ wifi排線頭...現在改成方形了
▼▼▼▼接下來拆震動器
▼▼▼▼拆下來的尾插充電排線
▼▼▼▼尾插比較,左 5s 右 5
▼▼▼▼5s的開關排線更複雜了..因為雙閃光燈從相機本體移除到開關排線上
▼▼▼▼分屍完畢
▼▼▼▼拆完再裝回去...趕快測試看看指紋辨識功能有沒弄壞
▼▼▼▼ok,大功告成囉!!!謝謝收看
